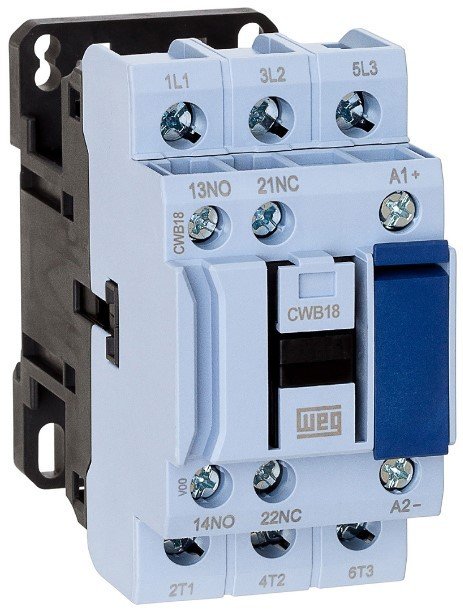

CONTATOR TRIPOLAR 18A 220VCA 50/60Hz 1NA+1NF CWB 18-11-30D23 - WEG

MODELO: CWB

Desenvolvidos de acordo com as normas internacionais IEC 60947 e UL508, atendem a uma ampla variedade de aplicações.

CARACTERÍSTICAS

Tensão nominal de isolação Ui (grau de poluição 3) - IEC 60974-4-1 690 V
Tensão nominal de isolação Ui (Grau de poluição 3) - UL, CSA 600 V
Limite mínimo de frequência 25 Hz
Limite máximo de frequência 400 Hz
Vida mecânica (CA) 10 milhões
Vida mecânica (CC) 10 milhões
Grau de proteção (IEC 60529) - Terminais principais IP10
Grau de proteção (IEC 60529) - Bobina e contatos auxiliares IP20
Corrente nominal 18 A
Corrente nominal In - AC-4 8,5 A
Corrente nominal de emprego Ie - AC-1 (q = 55 ºC) 32 A
Tensão nominal de emprego Ue - IEC 60947-4-1 690 V
Tensão nominal de emprego Ue - UL, CSA 600 V
Altura 78,4 mm
Largura 45 mm
Profundidade 86,9 mm
Peso bruto 0,372 kg

Solução Compacta
Como são compactos, com 45 mm de largura disponíveis em até 38 A (18,5 kW em 380 V AC-3 trifásico), 54 mm de largura disponíveis de 40 até 80 A (37 kW em 380 V AC-3 trifásico), e 72 mm de largura disponíveis de 95 a 125 A (55 kW em 380 V AC-3 trifásico), os contatores CWB levam a uma redução geral no tamanho de painéis elétricos em comparação com soluções tradicionais de contatores com a mesma especificação.

Contatos Auxiliares 1NA + 1NF Incorporados
Atendem a maioria das aplicações sem a necessidade de contatos adicionais, permitindo redução de itens em estoque. Possuem características autolimpantes onde, através de contatos deslizantes, proporcionam alta confiabilidade em manobras de baixas tensões e correntes (17 V / 5 mA). Fácil acesso frontal mesmo com cabos de potência conectados.

Eficiência na Montagem
Montagens através de trilho DIN 35 mm (EN 50022-35) permitem maior rapidez e eficiência na montagem. Sua base de fixação por parafusos oblonga é totalmente compatível com a maioria dos contatores existentes, permitindo sua fácil substituição pela linha CWB. Possui local para passagem de cabos de comando, possibilitando a utilização de uma única canaleta economizando espaço e tempo de montagem.

Intertravamento Mecânico "Largura Zero"
Intertravamento mecânico sem adição de espaço lateral. Permite montagem lado a lado, possibilitando melhor aproveitamento de espaço em painéis nas partidas reversoras de até 125 A (CWB9...125). Sua instalação não necessita de ferramentas.

Blocos Supressores de Surto
Com a finalidade de evitar surtos de corrente ou tensão no circuito de comando, os blocos supressores foram desenvolvidos com tecnologia plug in, que permite um encaixe perfeito e não ocupa espaço adicional ao contator. Disponível nas versões: varistor, resistor-capacitor, diodo e diodo zener.

Aplicações
Suas características tornam os contatores CWB aptos para aplicações nos mais diversos segmentos:

Papel & Celulose
