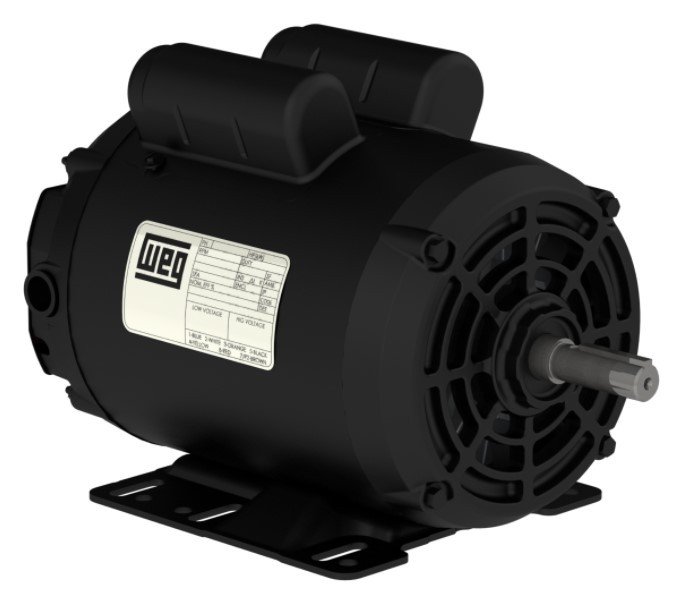

Motor Elétrico Monofásico 1.5CV 110-127/220-254V 4 Polos Chapa Aberto - WEG

MOTOR ELÉTRICO MONOFÁSICO 1.5CV 110-127/220-254V 4 POLOS CHAPA ABERTO - WEG

MODELO: USO GERAL - MONOFÁSICO - MOTOR DE CHAPA ABERTO (IP21)
Motor 1.5 cv 4P F56H 1F 110-127/220-254 V 60 Hz IC01 - ODP - Com pés

CARACTERÍSTICAS

Motor monofásico de carcaça de chapa, para uso geral, desenvolvido para atender as mais variadas aplicações com o máximo desempenho e economia. Opcionalmente pode ser fornecido com capacitor de partida e eixo e flange conforme norma NEMA.

Resumo das características técnicas

• Norma - ABNT NBR 17094
• Frequência - 60 Hz
• Tensão - 110-127/220-254 V
• Número de polos - 4
• Grau de proteção - IP21
• Rotação síncrona - 1800 rpm
• Potência - 2 cv
• Fixação - Com pés
• Flange - Sem
• Forma construtiva - B3D
• Caixa de ligação - Sem caixa de ligação
• Refrigeração - IC01 - ODP

Aplicações
Ventiladores, compressores, moinhos, esteiras ergométricas, picadores, forradeiras e outras de uso em geral.

Características  - Motor Monofásico

• Potência: 1/8 a 3 cv
• Polaridade: 2 ou 4
• Tensão: 127/220 ou 220/440 V
• Frequência: 60 ou 50 Hz
• Carcaças: B48 a G56H
• Tipo de carcaça: chapa de aço
• Grau de proteção: IP21
• Cor: preto fosco (Munsell N1)

  Opcionais
  Proteção térmica
  Capacitor de partida, capacitor permanente ou ambos, conforme potência e aplicação.

Motores Elétricos

• Carcaça F56H
• Potência 1.1 kW (1.5 HP-cv)
• Número de polos 4
• Frequência 60 Hz
• Rotação nominal 1730 rpm
• Escorregamento 3.89 %
• Tensão nominal 110-127/220-254 V
• Corrente nominal 17.3-15.0/8.65-7.49 A
• Corrente de partida 104-89.9/51.9-45.0 A
• Ip/In 6.0x(Cód. J)
• Corrente a vazio 11.8-10.2/5.90-5.11 A
• Conjugado nominal 4.48 ft.lb
• Conjugado de partida 260 %
• Conjugado máximo 250%
• Tempo de rotor bloqueado 10s (frio) 6s (quente)
• Momento de inércia (J)  0.1943 sq.ft.lb
• Classe de isolamento F
• Elevação de temperatura 80 K
• Regime de serviço Cont.(S1)
• Método de partida Partida direta
• Temperatura ambiente -20°C a +40°C
• Altitude 1000 m
• Grau de proteção IP21
• Refrigeração IC01 - ODP
• Forma construtiva B3D
• Sentido de rotação¹ Ambos (Olhando a ponta de eixo dianteira do motor)
• Massa aproximada³ 40.5 lb (Massa aproximada sujeito a alteração após fabricação

• Eficiência
  50% -> 65.2
  75% -> 71.1
  100% -> 73.2

  Fator de potência
  50% -> 0.61
  75% -> 0.72
  100%->  0.79

• Demais características
• Material da carcaça Chapa de aço
• Método de impregnação Imersão poliester
• Material do eixo Aço carbono SAE 1040/45
• Pintura Munsell N 1 - fosco 207N (ISO 12944 - C2)
• Tipo de aterramento Único
• Pintura Tropicalizada Sem
• Material do ventilador Plástico
• Fixação do Rolamento Sem anel de fixação
• Chapéu Sem
• Base Elástica Sem
• Protetor fenólico de sobrecarga Sem protetor
