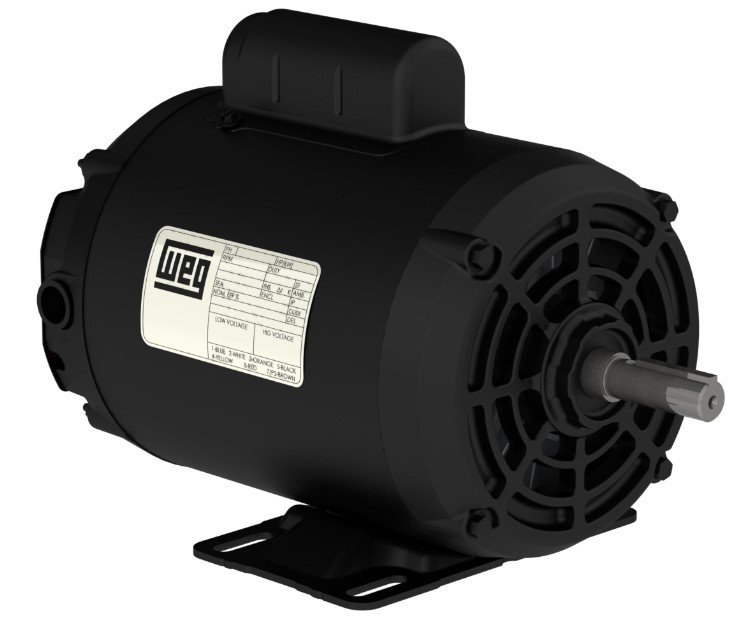

Motor Elétrico Monofásico 1CV 110-127/220-254V 2 Polos Chapa Aberto - WEG

MOTOR ELÉTRICO MONOFÁSICO 1CV 110-127/220-254V 2 POLOS CHAPA ABERTO - WEG

MODELO: USO GERAL - MONOFÁSICO - MOTOR DE CHAPA ABERTO (IP21)
Motor 1 cv 2P F56H 1F 110-127/220-254 V 60 Hz IC01 - ODP - Com pés

CARACTERÍSTICAS

Motor monofásico de carcaça de chapa, para uso geral, desenvolvido para atender as mais variadas aplicações com o máximo desempenho e economia. Opcionalmente pode ser fornecido com capacitor de partida e eixo e flange conforme norma NEMA.

Resumo das características técnicas

• Norma - ABNT NBR 17094
• Frequência - 60 Hz
• Tensão - 110-127/220-254 V
• Número de polos - 2
• Grau de proteção - IP21
• Rotação síncrona - 3600 rpm
• Potência - 1 cv
• Fixação - Com pés
• Flange - Sem
• Forma construtiva - B3D
• Caixa de ligação - Sem caixa de ligação
• Refrigeração - IC01 - ODP

Aplicações
Ventiladores, compressores, moinhos, esteiras ergométricas, picadores, forradeiras e outras de uso em geral.

Características  - Motor Monofásico

• Potência: 1/8 a 3 cv
• Polaridade: 2 ou 4
• Tensão: 127/220 ou 220/440 V
• Frequência: 60 ou 50 Hz
• Carcaças: B48 a G56H
• Tipo de carcaça: chapa de aço
• Grau de proteção: IP21
• Cor: preto fosco (Munsell N1)

  Opcionais
  Proteção térmica
  Capacitor de partida, capacitor permanente ou ambos, conforme potência e aplicação.

Motores Elétricos

• Carcaça D56
• Potência 0.75 kW (1 HP-cv)
• Número de polos 2
• Frequência 60 Hz
• Rotação nominal 3520 rpm
• Escorregamento 2.22 %
• Tensão nominal 110-127/220-254 V
• Corrente nominal 13.9-12.1/6.96-603 A
• Corrente de partida 86.3-74.8/43.2/37-4 A
• Ip/In 6.2x(Cód. L)
• Corrente a vazio 10.8-9.35/5.40-4.68 A
• Conjugado nominal 0.208 kgfm
• Conjugado de partida 260 %
• Conjugado máximo 300 %
• Tempo de rotor bloqueado 10s (frio) 6s (quente)
• Momento de inércia (J) 0.0017 kgm²
• Classe de isolamento F
• Elevação de temperatura 80 K
• Regime de serviço Cont.(S1)
• Método de partida Partida direta
• Temperatura ambiente -20°C a +40°C
• Altitude 1000 m
• Grau de proteção IP21
• Refrigeração IC01 - ODP
• Forma construtiva B3D
• Sentido de rotação¹ Ambos (Olhando a ponta de eixo dianteira do motor)
• Massa aproximada³ 13.8 kg (Massa aproximada sujeito a alteração após fabricação)

  Eficiência
  50% -> 60.7
  75% -> 67.9
  100% -> 70.0

  Fator de potência
  50% -> 0.47
  75% -> 0.59
  100%->  0.70

  Demais características
• Material da carcaça Chapa de aço
• Método de impregnação Imersão poliester
• Material do eixo Aço carbono SAE 1040/45
• Pintura Munsell N 1 - fosco 207N (ISO 12944 - C2)
• Tipo de aterramento Único
• Pintura Tropicalizada Sem
• Material do ventilador Plástico
• Fixação do Rolamento Sem anel de fixação
• Chapéu Sem
• Base Elástica Sem
• Protetor fenólico de sobrecarga Sem protetor
