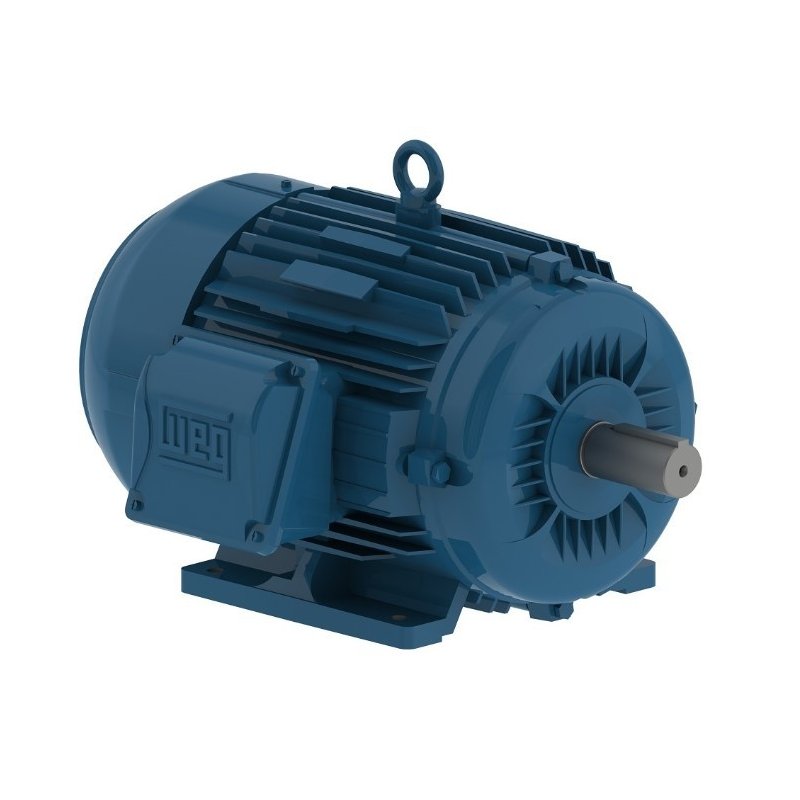

MOTOR ELETRICO TRIFASICO W22 IR3 PREMIUM 0,5CV 2P 220/380V 60HZ B3D - WEG
MODELO: PREMIUM
CARACTERÍSTICAS
A linha W22 atende aos níveis de rendimento especificados na Portaria Interministerial n.º 1, de 29 de junho de 2017, dessa forma, promove redução do consumo de energia, oferece ótima relação custo-benefício e consequentemente maior produtividade e gastos reduzidos para a indústria.
• Carcaça: 63
• Material da carcaça: Ferro fundido
• Potência: 0,37 kW (0,5 HP-cv)
• Frequência: 60 Hz
• Rendimento (100% carga): 73,4
• Fator de potência (100% carga): 0,83
• Rotação nominal: 3360 rpm
• Escorregamento: 6,67 %
• Tensão nominal: 220 / 380 V
• Corrente nominal: 1,59 / 0,921 A
• Corrente de partida: 9,22 / 5,34 A
• Ip/In: 5,8
• Corrente a vazio: 1,00 / 0,579 A
• Conjugado nominal: 0,107 kgfm
• Conjugado de partida: 250 %
• Conjugado máximo: 250 %
• Tempo de rotor bloqueado: 30 s (frio) / 17 s (quente)
• Momento de inércia (J): 0,0002 kgm²
• Categoria: N
• Classe de isolamento: F
• Fator de serviço: 1,25
• Regime de serviço: S1
• Método de partida: Partida direta
• Temperatura ambiente: -20 °C a +40 °C
• Altitude: 1000 m
• Grau de proteção: IP55
• Refrigeração: IC411 - TFVE
• Forma construtiva: B3D
• Sentido de rotação: Ambos
• Nível de ruído: 56,0 dB(A)
• Massa aproximada: 7,8 kg
• Método de impregnação: Imersão poliéster
• Rosca da caixa principal: RWG (Rp) 1/2"
• Dispositivo de travamento do eixo: Sem
• Material do eixo: Aço carbono SAE 1040/45
• Pintura: RAL 5009 207A (ISO 12944 - C3)
• Tipo de aterramento: Único
• Material da tampa defletora: Chapa de aço
• Pintura tropicalizada: Sem
• Flange: Sem
• Tipo de mancal: 6201 ZZ
• Mancal LNA: 6201 ZZ
• Fixação do rolamento: Sem anel de fixação
• Forma de balanceamento: Sem balanceamento
• Chapéu: Sem
• Protetor fenólico de sobrecarga: Sem protetor
• Quantidade de cabos de ligação: 6
• Material do ventilador: Plástico
• Tampão roscado: Aço inox AISI 316L
• Vedação do mancal traseiro: V'Ring
• Vedação do mancal dianteiro: V'Ring
Eficiência
50% = 86.0
75% = 86.5
100% = 87.5
Fator de potência
50% = 0.60
75% = 0.73
100% = 0.80
Eficiência Energética
Cada quilowatt-hora economizado numa atividade produtiva pode ser destinado à produção de outros bens e serviços, e cada unidade monetária economizada com energia é um recurso a mais para investimentos em inovação e ganhos de produtividade. O motor W22 além de apresentar alta eficiência e economia para sua planta tem muitas outras vantagens, conheça abaixo.
Sistema de Ventilação
O projeto do sistema de ventilação da linha W22 proporciona menores níveis de ruído e permite uma melhor distribuição do fluxo de ar sobre o motor, que minimiza os pontos quentes na superfície e aumenta a confiabilidade e longevidade.
* Tampa defletora em ferro fundido que oferece grande resistência à impacto para os motores nas carcaças IEC 160 / NEMA 254T e acima (as tampas defletoras nas carcaças IEC 63 a 132 / NEMA 143T A 215T são fabricadas em chapa de aço)
* Caixa de ligação e olhais de suspensão posicionados de forma a contribuir para a redução da dispersão do fluxo de ar
* Temperatura de operação nos mancais reduzida, resultando em maiores intervalos de relubrificação
Carcaça
O projeto da carcaça reduz a dispersão do fluxo de ar e contribui para o aumento da troca térmica entre o motor e o ambiente, resultando em redução de pontos quentes na superfície da carcaça e no aumento do intervalo de relubrificação dos rolamentos.
Tampas
Design desenvolvido para melhorar a dissipação térmica e permitir temperaturas mais baixas de operação no mancal e ainda prolongar os intervalos de lubrificação.
Tampa Dianteira
Cubo do rolamento deslocado na direção externa da tampa
Temperatura de operação reduzida
Estrutura reforçada para minimizar a vibração e melhorar a dissipação térmica
Tampa Traseira
Fluxo de ar otimizado
Redução dos níveis de ruído
Estrutura robusta para minimizar a vibração
Caixa de Ligação
O aumento do volume interno da caixa de ligação facilita o acesso aos terminais de conexão, garantindo maior facilidade e segurança nas conexões elétricas durante a instalação e a manutenção do motor. O sistema de conexão da caixa de ligação permite fácil alteração da forma construtiva do motor (carcaças IEC 225 / NEMA 447T e acima), reduzindo o tempo de alteração e a quantidade de motores em estoque.
