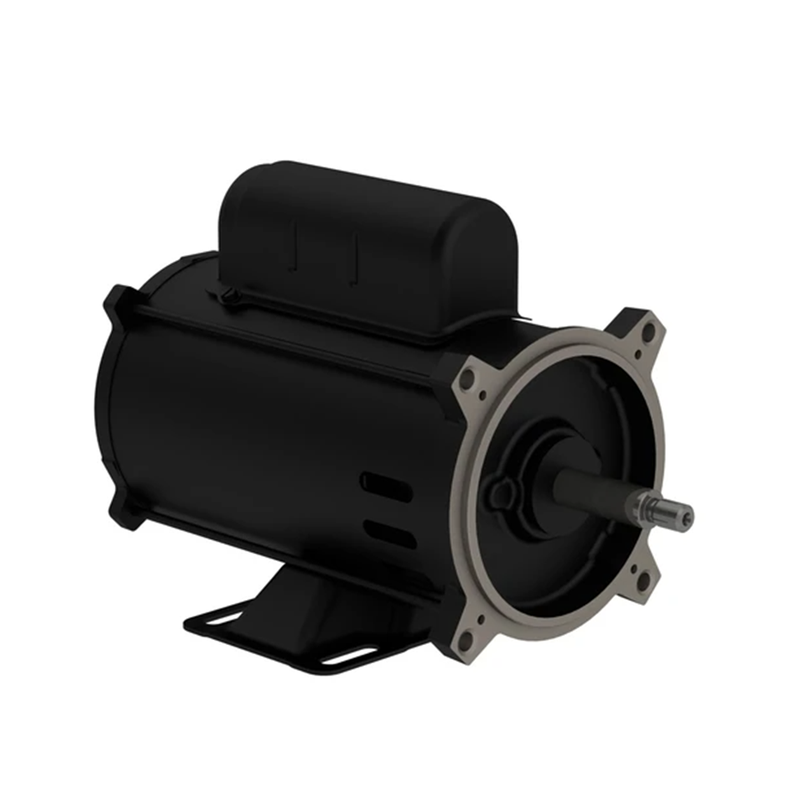

Motor em carcaça de chapa de aço desenvolvido para atender uma vasta gama de aplicações que exijam alto torque de partida, flexibilidade e desempenho.

Código WEG: 14411702



Resumo das características técnicas

Norma: ABNT NBR 17094

Frequência: 60 Hz

Tensão: 110-127/220-254//110/220 V

Número de polos: 2

Grau de proteção: IP21

Rotação síncrona: 3600 rpm

Potência: 0.33 cv

Fixação: Com pés

Flange: C superior

Forma construtiva: F-3/B34T

Caixa de ligação: Sem caixa de ligação

Refrigeração: IC01 – ODP

Carcaça : W48J

Potência: 0.25 kW (0.33 HP-cv)

Número de polos: 2

Frequência: 60 Hz

Rotação nominal: 3500 rpm

Escorregamento: 2.78 %

Tensão nominal: 127/254 V

Corrente nominal: 4.54/2.27 A

Corrente de partida: 20.0/10.0 A

Ip/In: 4.4x(Cód. J)

Corrente a vazio: 3.20/1.60 A

Conjugado nominal: 0.070 kgfm

Conjugado de partida: 100 %

Conjugado máximo: 450 %

Tempo de rotor bloqueado: 19s (frio) 11s (quente)

Momento de inércia:  (J)0.0004 kgm²

Classe de isolamento: F

Elevação de temperatura: 105 K

Regime de serviço: Cont.(S1)

Método de partida: Partida direta

Temperatura ambiente: -20°C a +40°C

Altitude: 1000 m

Grau de proteção: IP21

Refrigeração: IC01 - ODP

Forma construtiva: F-3/B34T

Sentido de rotação: Anti-horário

Massa aproximada: 6.3 kg

Eficiência

50%       75%       100%

28.0       38.0       45.7

Fator de potência

50%       75%       100%

0.89       0.93       0.95

Demais características

Material da carcaça: Chapa de aço

Método de impregnação: Imersão poliester

Material Eixo: Aço carbono SAE 1040/45

Pintura: Munsell N 1 - fosco 207N (ISO 12944 - C2)

Tipo de aterramento: Único

Material da tampa defletora: Sem

Pintura Tropicalizada: Sem

Material do ventilador: Plástico

Fixação do Rolamento: Sem anel de fixação

Material do parafuso: Aço carbono

Proteção térmica enrolamento : Termostato - 2 fios 1 por fase

Forma de balanceamento: Sem balanceamento

Chapéu : Sem

Base Elástica: Sem

Protetor fenólico de sobrecarga: Sem protetor
