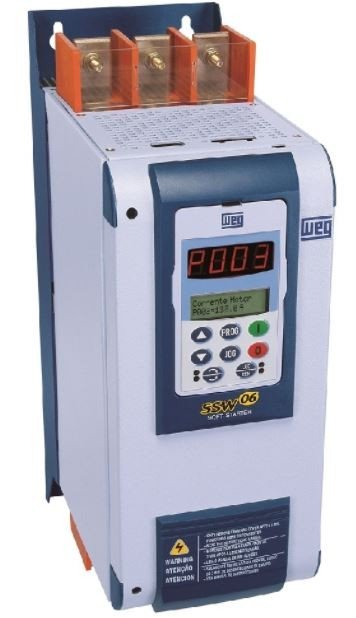

SOFT STARTER SSW06 170A T2257 PSZ - 220 A 575V - WEG

Modelo: SSW 06

CARACTERÍSTICAS

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.

A SSW06 é uma chave de partida estática com controle de três fases do motor, by-pass incorporado e controle de torque. Destinada para acionamento de motores de 3 a 2650cv.

Diversos Benefícios em um Único Produto
O controle da tensão aplicada pela SSW06 ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves. Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo que a corrente solicitada seja a mínima necessária para a partida.

As soft-starters da linha SSW06 são microprocessadas e totalmente digitais, dotadas de tecnologia de ponta e projetadas para garantir a melhor performance na partida e parada de motores de indução, apresentando-se como uma solução completa e de baixo custo. A interface de operação permite também fácil ajuste de parâmetros, facilitando a posta em marcha e a operação. Além disso, a função incorporada Pump Control permite um eficaz controle sobre bombas, evitando desta forma o Golpe de Ariete, e a função controle de torque permite acelerações e desacelerações com rampa linear de velocidade.

Aplicações
Bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.

Benefícios

Diagnósticos de falha com salvamento de tensão, corrente e estado da soft-starter na atuação do erro
Atuação das falhas programáveis
Microcontrolador de alta performance tipo RISC 32 bits
Proteção eletrônica integral do motor
Relé térmico eletrônico incorporado
Tipos de controle totalmente programáveis
Controle de torque totalmente flexível
Função kick start para partida de cargas com elevado atrito estático
Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (94 a 253 V CA)
Monitoração da tensão da eletrônica, possibilitando fazer back-up dos valores da imagem térmica do motor
Proteção de sobre e subtensão no motor
Proteção por desbalanceamento de tensão e corrente no motor
Proteção de sobrecarga no motor por sobre e sub: corrente potência ou torque
Eliminação de choques mecânicos
Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, entre outros)
Aumento da vida útil do motor e equipamentos mecânicos da máquina acionada
Facilidade de operação, programação e manutenção via interface de operação
Simplificação da instalação elétrica
Start-up orientado
Possibilidade de ligação padrão (3 cabos) ou dentro do delta do motor (6 cabos)
Todas as proteções e funções estão disponíveis nos dois tipos de ligação (única do mercado)
Três métodos de frenagem para parar o motor e a carga mais rápida, com ou sem contator

Bypass Incorporado
Bypass incorporado minizando as perdas de potência e a dissipação de calor nos tiristores, proporcionando redução de espaço e contribuindo para economia de energia. Está disponível nos modelos de 10 a 820 A.

Interface Inteligente
Interface de operação inteligente com duplo display, LEDs (7 segmentos) e LCD (2 linhas de 16 caracteres), que permite ótima visualização a distância, além de incorporar uma descrição detalhada de todos os parâmetros e mensagens via display LCD alfanumérico.

Função SoftPLC
É um recurso que incorpora à SSW06 as funcionalidades de um CLP, agregando flexibilidade ao usuário e permitindo-lhe desenvolver seus próprios aplicativos (programas do usuários).

Linguagem de programação LADDER - Software WLP

Acesso a todos os parâmetros e I/Os da SSW06
Blocos de CLP, lógicos e matemáticos
Download, upload e monitoração on-line
Capacidade de memória de 1 Kbytes
Ajuda on-line
18 Parâmetros, 4 Erros, 4 Alarmes de usuário que podem ser individualmente programados
Software gratuito no site Software WLP
