CHAVE ELÉTRICA TRIFÁSICA ESTRELA TRIÂNGULO 220V OU 380V

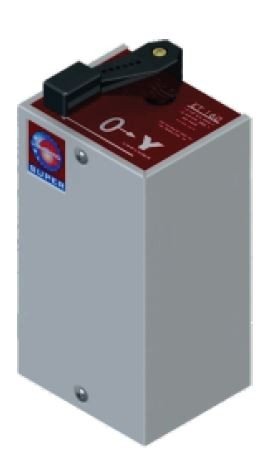

MODELO: ET - Chave Elétrica Estrela Triângulo

CARACTERÍSTICAS

UTILIZAÇÃO:

Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta. Destinam-se a partida de motores trifásicos com rotor em curto-circuito.

Este tipo de chave é utilizada para motores cuja tensão nominal em triângulo, coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases. É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V. Os motores deverão ter no mínimo seis bornes de ligação. Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo. O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável. Existem casos em que este sistema de partida não pode ser usado.

Motores que possuem tensão nominal de operação acima de 660V deverão possuir um sistema de isolação especial, apto a esta condição.

São empregadas para o arranque de motores trifásicos, tendo por finalidade reduzir a corrente de partida, de modo a limitar a queda de tensão na linha de alimentação.

Existem casos que pelas características de algumas máquinas, obrigatoriamente devemos utilizar este tipo de chave. São máquinas com volantes superdimensionados (prensas em geral), trefiladeiras, esteiras transportadoras, máquinas injetoras, picadeiras, etc.

A chave estrela triângulo em geral só pode ser empregada em partidas de máquinas em vazio, isto é, sem carga. Somente depois de ter atingido a rotação nominal, a carga poderá ser aplicada.

APLICAÇÃO:

 Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras.

OBS:
Motores que possuem tensão nominal de operação acima de 660V deverão possuir um sistema de isolação especial, apto a esta condição.

A chave estrela triângulo é muito utilizada por seu custo reduzido em relação a chave compensadora. Não tem limite quanto ao seu número de manobras. Os componentes ocupam pouco espaço. A corrente de partida fica reduzida para aproximadamente 1/3.

A chave só pode ser aplicada a motores cujos seis bornes ou terminais sejam acessíveis. A tensão da rede deve coincidir com a tensão em triângulo do motor. Com a corrente de partida reduzida para aproximadamente 1/3 da corrente nominal, é reduzido também o momento de partida para 1/3. Caso o motor não atingir pelo menos 90% de sua velocidade nominal, o pico de corrente na comutação de estrela para triângulo será quase como se fosse uma partida direta, o que se torna prejudicial aos contatos dos contatores e não traz nenhuma vantagem para a rede elétrica.
