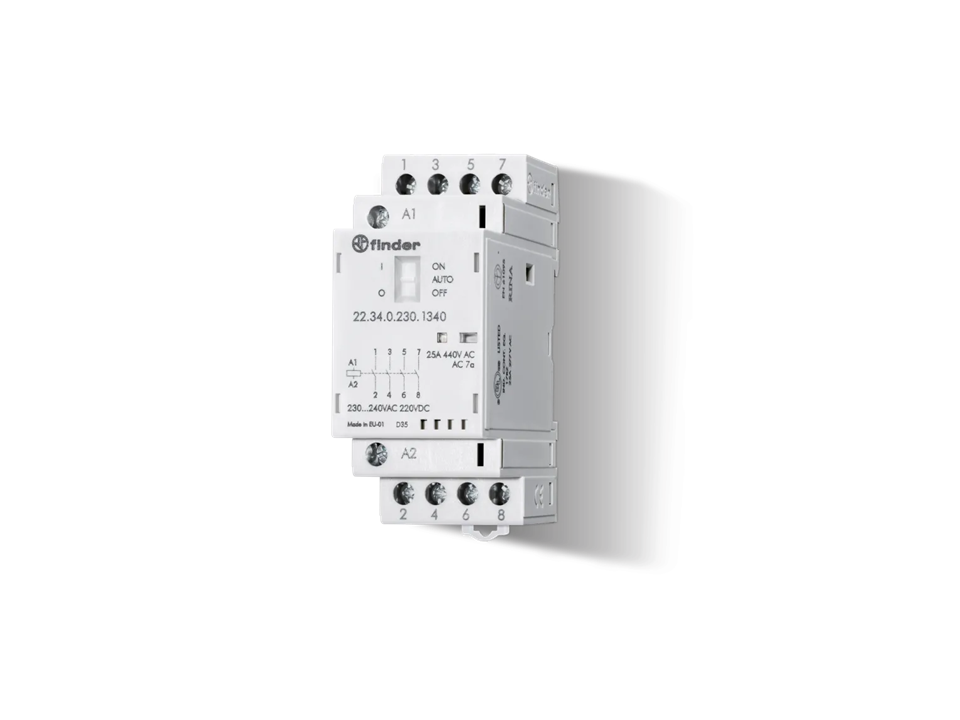

SÉRIE 22
Contator modular de 25 A - 4 contatos
• 35 mm de largura
• Contatos NA com abertura ≥ 3 mm com dupla
abertura
• Energização contínua para bobina e contatos
• Bobina AC/DC silenciosa (proteção a varistor)
• Isolação de segurança (reforçada) entre bobina
e contatos
• Indicador mecânico e LED standard
• Disponíveis versões com seletor Auto-On-Off
• Disponíveis versões com contatos em AgNi e
AgSnO2
• De acordo com a EN 61095: 2009
• Disponível módulo de contatos auxiliares,
de montagem rápida ao contator principal
(versões equipadas com 1 NA + 1 NF e 2 NA)
• Para aplicações ferroviárias; materiais que não
propagam fogo e fumaça tóxica
(EN 45545-2 + A1: 2016)
• Montagem em trilho 35 mm (EN 60715)
22.34.0.xxx.1xx0
• Contatos em AgNi, para comutação de cargas resistivas ou levemente indutivas, como cargas de motores
22.34.0.xxx.4xx0
• Contatos em AgSnO2 para comutação de lâmpadas e cargas que possuem altas correntes de pico
Conexão a parafuso
