Descrição

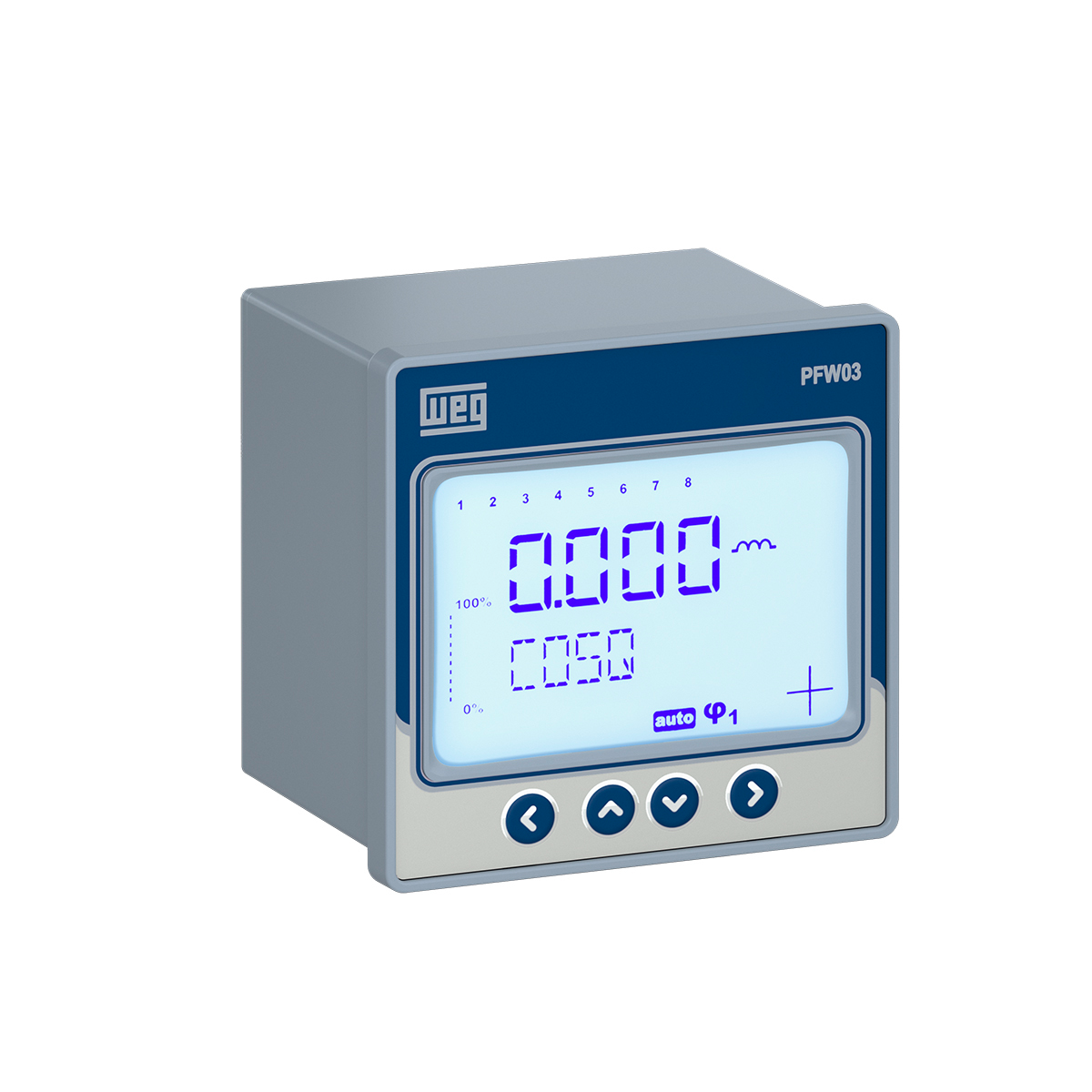

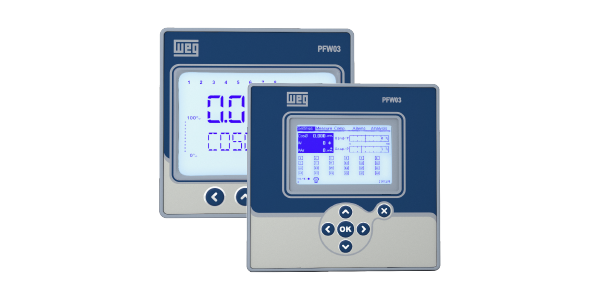

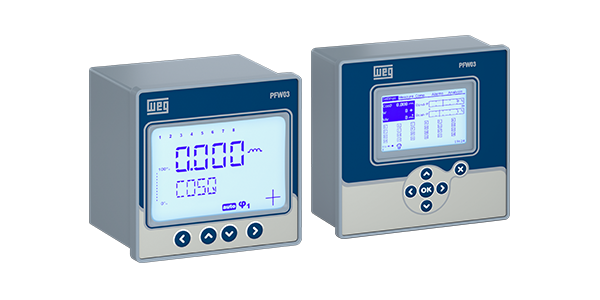

O PFW é um equipamento de automação destinado ao monitoramento permanente da potência reativa da instalação e ao controle do fator de potência. Este controle no PFW é feito através da conexão e desconexão dos estágios de capacitores. Desta forma, o Controlador Automático do Fator de Potência capacita o sistema de distribuição de potência a operar com a máxima eficiência através da redução da potência reativa. Além disto, informa parâmetros elétricos tais como: corrente, tensão, potência, energia, demandas e valores máximos e mínimos.
Principais características
- Comutação de capacitores e reatores com disponibilidade de 8 até 24 estágios de controle;
- Aplicável para sistemas balanceados e desbalanceados;
- Capacidade para "aprender" e registrar as potências reativas dos estágios. Dispensa a parametrização de cada um deles;
- Monitoramento dinâmico dos estágios – DCM que torna ágil a manutenção e aumenta a confiabilidade na correção do fator de potência;
- Capacidade para "aprender" e verificar as conexões de corrente e tensão facilitando a correção destas ligações;
- Múltiplos modos de compensação de reativos;
- Possibilidade de criação de 2 períodos de leituras de parâmetros elétricos utilizando a entrada digital disponível;
- Sensor de temperatura interno;
- Registro dos ciclos de comutação e tempos atuados dos estágios;
- Tempos de descarga dos estágios configuráveis;
- Medição de energia direta e reversa;
- Registros dos valores máximos, mínimos e médios dos parâmetros elétricos disponíveis;
- Entradas e saídas digitais configuráveis;
- Diagrama fasorial, tabela e gráfico de barras de harmônicos até 51ª ordem para corrente e tensão;
- Calendário e Relógio em tempo real;
- Senha programável de acesso ao teclado;
- Identificação no display dos alarmes acionados;
- Comunicação com saída serial isolada RS485, protocolo Modbus-RTU;
- Terminais de conexão plugáveis, facilitando a manutenção;
- Equipamento com certificação CE.
