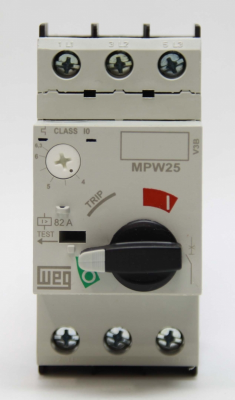

Disjuntor Motor MPW25i-3 Tripolar - WEG

SUBSTITUTO 12428137 - MPW40i
Ref: 872WEG02
R$ 118,92
Em até 10x sem juros
Pagamento no Pix
R$ 112,97
-5%
no PIX
Amperagem:
  • 0,16A
Produto indisponível!Podemos avisar você quando estiver disponível?

Descrição do produto

DISJUNTOR MOTOR MPW25i-3 TRIPOLAR - WEG

MODELO: MPW25i

CARACTERÍSTICAS

DISJUNTOR-MOTOR MPW25i-3 - Produto: 12428137 (0,16A)

  • Referência: MPW25i
  • Corrente Nominal Máxima Inmax (Ie): 32 A
  • Faixa de ajuste da corrente: 0,16 A
  • Número de polos: 3
  • Curto-Circuito Instantâneo: 13 x Iemax
  • Tensão de trabalho: Ue 690 V
  • Frequência de trabalho: 50/60 Hz
  • Tensão de isolação: Ui 690 V
  • Tensão de impulso nominal suportável Uimp: 6 kV
  • Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A
  • Categoria de utilização - IEC 60 947-4-1 (Partida de Motores) AC-3
  • Teste de Trip: Sim
  • Proteção de sobrecarga: Não
  • Sensibilidade à falta de fase: Não
  • Indicação de Trip: Sim
  • Classe de disparo: Não aplicável
  • Máxima frequência de manobra (man./h): 15
  • Grau de proteção: IP20
  • Altura: 97 mm
  • Largura: 45 mm
  • Profundidade: 98 mm
  • Peso bruto: 0,36 kg

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip)  (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.

Diversas Funções em um Único Produto

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Possuem versões com acionamento através de botões(MPW18) ou por acionamento rotativo (MPW40/80/100) e indicação de disparo (Trip), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.

Principais Características

Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor
Disparador térmico: o disparador térmico é ajustável e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10
Especificação e fixação: para a especificação correta dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominal do motor a ser protegido. O ajuste de corrente no disjuntor-motor deve estar de acordo com a corrente de serviço a fim de obterem-se todas as proteções do mesmo
Os MPW podem ser instalado através de fixação rápida em trilho DIN 35mm ou com fixação por parafuso através do adaptador PLMP (vide acessórios)

Conectores Trifásicos ECCMP

Os conectores trifásicos ECCMP permitem o acoplamento direto dos disjuntores-motores MPW18...40 aos minicontatores CW07/CWC07...25 e contatores CWM9...32/CWB9...38.

Caixas Plásticas de Sobrepor

As caixas plásticas de sobrepor permitem aos disjuntores-motores MPW18 e MPW40 serem instalados em ambientes fora de painéis elétricos. Foram desenvolvidas de forma que usuários tenham total proteção contra partes "vivas" da instalação elétrica (NR-10).

Características

Geral

Dimensões AxLxC / Peso
110 (A) x 110 (L) x 110 (C) / Aproximadamente 400g
Marca
WEG

O que vem na caixa?

  • 1 Disjuntor Motor
  • 1 Manual
