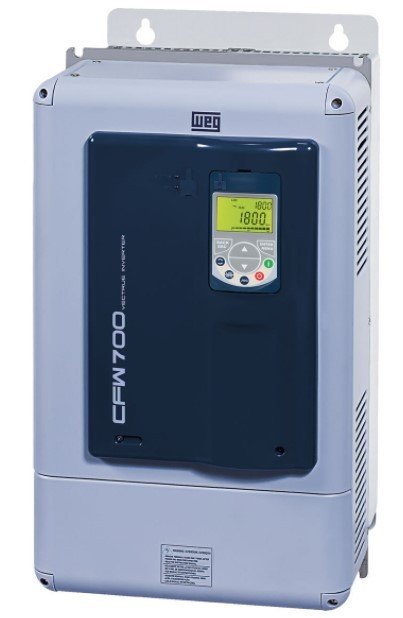

Inversor de Frequência CFW700 70,5A 50CV 380-V - WEG

INVERSOR DE FREQUÊNCIA CFW700 70,5A 50CV 380V - WEG

MODELO: CFW700

CARACTERÍSTICAS

O inversor de frequência CFW700 é um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Pode ser utilizado nas mais diversas aplicações, possui controle vetorial, ótimo desempenho, robustez e vários acessórios já incorporados na versão padrão, aliados a qualidade dos inversores WEG sempre com ótimo custo benefício.

DETALHES DO PRODUTO

• Métodos de Controle - motor de indução: V/f, VVW, Sensorless e Encoder
• Rendimento típico na condição nominal: ≥ 97%
• Indutor do Link: Sim
• Conformal Coating: 3C2 (IEC 60721-3-3:2002)
• SoftPLC: Sim, incorporado
• Temperatura: -10 °C a 50 °C
• Porta USB: Sim, inclusa na HMI
• Cartão de memória: Não incluso no produto
• E/S padrão 8 x DI; 1 relé NA/NF e 4 transistores x DO; 2 x AI; 2 x AO.
• Parada de segurança: Não
• Display: LCD Gráfico

Vectrue Technology® – Tecnologia de Controle dos Inversores de Frequência WEG
Escalar V/F linear ou ajustável - Controle da velocidade do motor com compensação de escorregamento
VVW - Voltage Vector WEG - Controle da velocidade do motor com ajuste automático as variações de carga e da rede
Vetorial sensorless (sem encoder) - Controle vetorial de torque e velocidade com alta resposta dinâmica
Vetorial com encoder - Controle vetorial de torque e velocidade com alta resposta dinâmica em toda a faixa de velocidade
Frenagem Ótima - Optimal Braking® – Tecnologia de Frenagem dos Inversores de Frequência WEG
Disponível no modo de controle vetorial do CFW700 permite a frenagem controlada do motor eliminando, em algumas aplicações, o uso do resistor de frenagem. Pode ser aplicada em acionamentos de alta performance dinâmica, com torques frenantes da ordem de 5 vezes o torque característico de uma frenagem CC e sem a utilização de resistor de frenagem, tornando-se uma solução eficaz e de custo reduzido para aplicações com frenagem.


Interface de Operação Remota
A IHM pode ser instalada em portas de painéis ou consoles de máquinas com o grau de proteção IP56 (acessório), através do kit moldura para montagem remota da IHM, RHMIF-02.
Simplicidade
No CFW700 os acessórios são incorporados baseados na filosofia "conecte e use" (plug-and-play), ou seja, eles são reconhecidos e configurados automaticamente quando conectados ao inversor, garantindo mais rapidez e simplicidade.


Principais Características
Tensão de alimentação:220 V monofásica: corrente nominal de saída de 6 a 10 A (1,5 a 3 cv)
220 V trifásica: corrente nominal de saída de 6 a 211 A (1,5 a 75 cv)
380-480 V trifásica: corrente nominal de saída 3,6 a 211 A (2 a 175 cv)
Estrutura compacta, ideal para instalação em espaços reduzidos
Alta precisão e confiabilidade no controle de velocidade e de torque
Robustez de hardware
Versão HVAC
Indutores no barramento CC: não necessita de reatância de rede, instalação em qualquer rede, sem restrição de impedância mínima, atende a norma IEC61000-3-12
Entrada isolada para encoder incremental
Interface RS485 isolada
8 entradas digitais e 5 saídas digitais
Sistema inteligente de refrigeração: monitoração da temperatura do dissipador e do ar interno nos cartões eletrônicos, monitoração e indicação da velocidade e o número de horas de operação do ventilador
Função SoftPLC
Disponível na versão padrão, essa função de software agrega ao CFW700 as funcionalidades de um controlador lógico programável - CLP, permitindo a criação de aplicativos de software próprios, garantindo flexibilidade e redução de custos.

Softwares WLP e SuperDrive G2, gratuitos, disponíveis em Softwares.

Funções
Start-Up orientado: principais parâmetros agrupados numa sequência lógica, para simplificar e dar mais rapidez na colocação em funcionamento do inversor
Multi-Speed: até 8 velocidades pré-programadas (via SoftPLC)
Função de Auto-Ajuste: modo vetorial ou VVW
Regulador PID: controle de variáveis de processos através da variação da velocidade do motor (via SoftPLC)
Potenciômetro eletrônico: permite o ajuste da referência de velocidade via entradas digitais (via SoftPLC)
Flying Start: permite acelerar o motor (em giro livre) a partir da rotação em que ele se encontra
Rampa "S": redução de choques mecânicos durante acelerações / desacelerações
Função Pular Velocidade: evita que o motor opere permanentemente em valores de velocidade onde o sistema mecânico entra em ressonância, causando vibração ou ruídos exagerados
Proteção de Sobrecarga do Motor: baseada em curvas que simulam o aquecimento e resfriamento do motor em casos de sobrecarga, conforme normas IEC 60947-4-2 e UL 508C
Ajuste da Classe Térmica do Motor: seu correto ajuste torna mais real o tempo de atuação da proteção de sobrecarga
Proteção de Sobretemperatura do Motor: proteção contra sobretemperatura, com sensor tipo PTC
Proteção de Sobrecarga no Inversor: protege os IGBTs e os retificadores de entrada do inversor em caso de sobrecarga
Ride-Through: possibilita a recuperação do inversor, sem bloqueio por subtensão, quando ocorrer uma queda na rede de alimentação

Aplicações
Bombas e ventiladores - redução do consumo de energia elétrica, controle preciso das variáveis de um processo (pressão, vazão, temperatura) com regulador PID, sinalização de alarmes de segurança e manutenção
Compressores - redução do consumo de energia elétrica, melhora o rendimento e controle de demanda, diminui a corrente de partida, evita desgastes mecânicos
Elevação de cargas - modo vetorial garante precisão de parada e controle de velocidade mesmo em baixas rotações
Fabricantes de máquinas e processos em geral - software gratuito, excelente custo benefício e facilidade de uso
