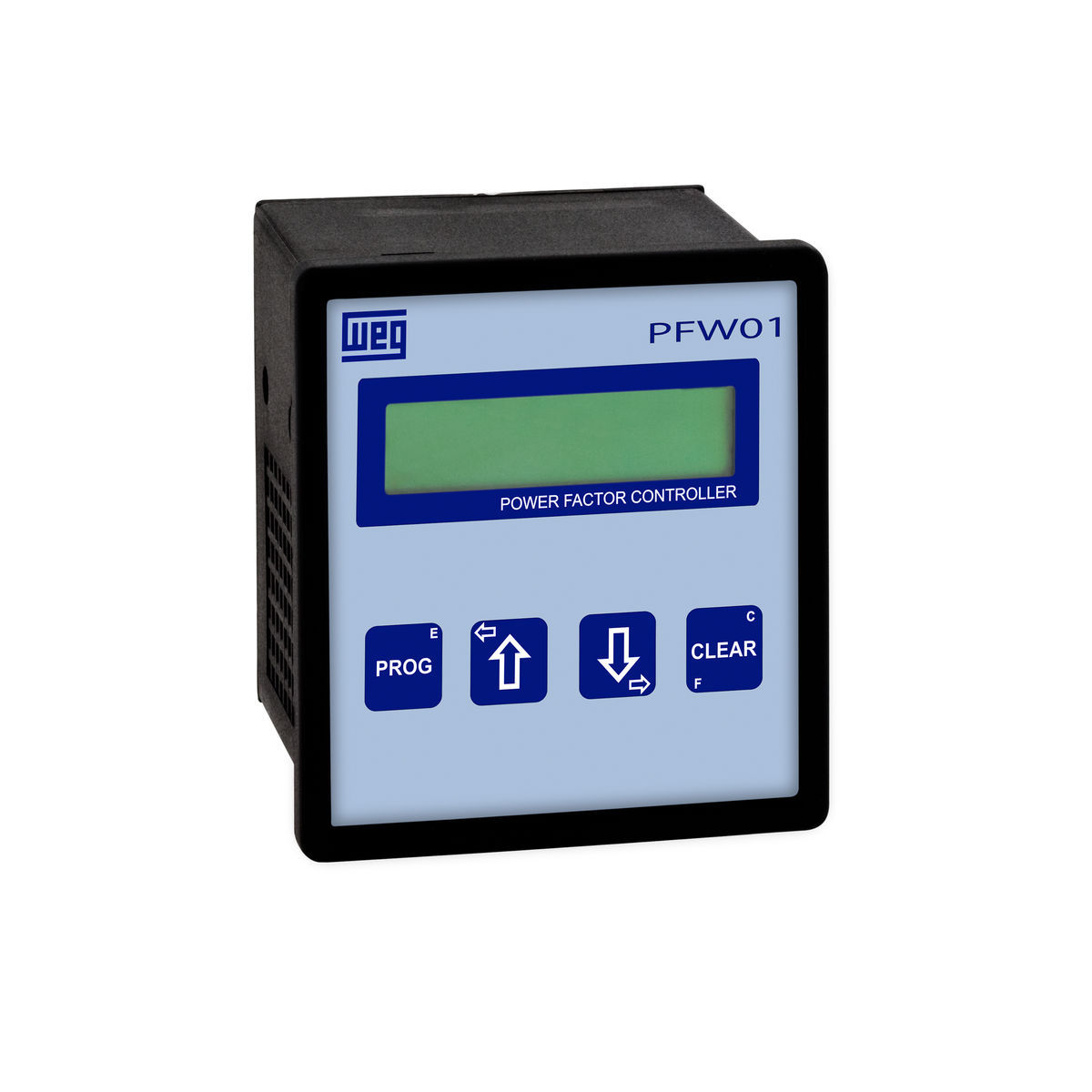

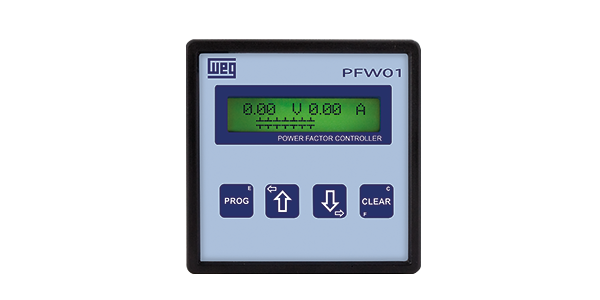

Principais Características
- 6 e 12 estágios de saída para controle de bancos de capacitores;
- Medição de tensão monofásica e trifásica;
- Comutação inteligente dos estágios de saída, aumentando a vida útil dos contatores e capacitores:
- Modo manual: Inserção via display frontal do PFW01 dos bancos de capacitores;
- Modo automático: Potências iguais dos estágios - PFW01 aciona primeiramente os bancos com o menor número de operações, evitando manobras excessivas em um único estágio e opera de maneira rotativa;
- Potências diferentes dos estágios: o controlador aciona o banco de acordo com a potência reativa requerida pelo sistema.

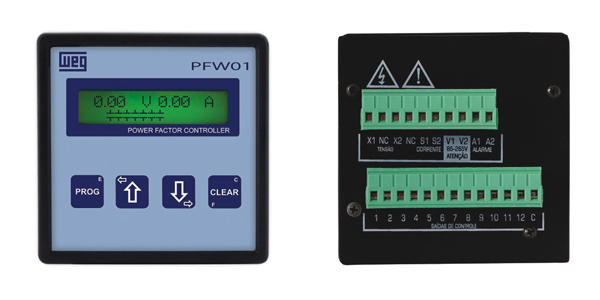

Funcionalidades
- Leituras de tensão, corrente, fator de potência, potência ativa, potência reativa, potência aparente, distorção total de tensão e frequência;
- Supervisão e alarme de: Subtensão e sobretensão;
- Corrente mínima e kVAr mínimo - correção do fator de potência para transformar a vazio;
- Controle para filtro de distorção harmônica - ativa estágio 1 e liga filtro externo para distorção harmônica;
- Corrente mínima e máxima;
- Fator de potência mínimo e máximo;
- Distorção harmônica total de tensão.
